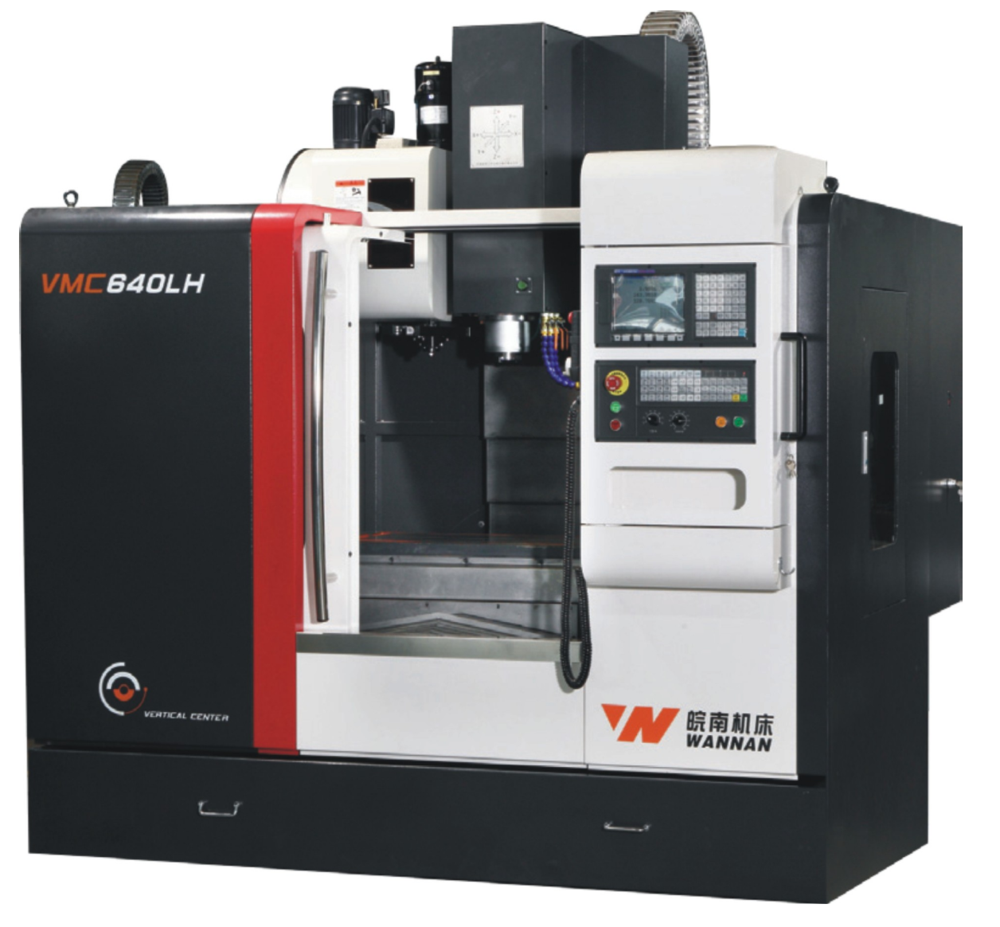

安徽皖南  新诺精工 立式加工中心 VMC640LH
价格:
0.00
0.0
收藏:0
品牌: 安徽皖南
购买数量:
产品详情

流程.jpg一、机床特点

1床身、立柱、床鞍、工作台和主轴箱等机床主要零件均采用高抗震性能优质灰口铸铁,由通过ISO9000质量体系认证的专业企业生产,铸造过程采取特殊工艺处理提高材料的力学性能。铸件经过两次时效处理以消除材料内部残余应力。因此机床用于重型或间歇切削时,具有极佳的刚性和优异的减震性;同时具有良好的热稳定性和持久的精度稳定性。机床设计采用X/Y/Z轴线轨的结构,三向线轨均采用重预压,使机床既兼顾了高速,高精的特点,也具有重切削的特性,具有极佳的刚性和生产效率。

2光机所有关键部件结构全采用先进的三维CAD软件进行设计,并采用先进的计算机有限元分析确定部件最佳结构,床身,立柱,床鞍等零件采用大截面尺寸设计,导轨采用大跨距尺寸设计,立柱采用A字型结构设计,从而使机床具有极佳的强度,刚性和热稳定性。

3光机装配主要结合面均经过人工精细铲刮,确保结合面的有效接触面积。

4主轴采用专业厂商生产的精密主轴单元,主轴轴承均采用世界著名品牌的高精密角接触推力球轴承,确保主轴具有极高的精度和刚性。主轴及电机带轮均经过动平衡测试,保证主轴精度及寿命。主轴前端盖采用气幕保护功能,防止空气尘埃,切屑液的侵入。且主轴带有吹气功能,每次换刀前,压缩空气从主轴中间吹过,对主轴内锥孔和刀柄部分进行清洗,去除主轴内锥孔和刀柄上的残留物,从而提高主轴与刀具的结合,进一步确保主轴与刀具结合的高刚性。

5机床进给组件采用进口的高精密滚珠丝杠,两端支撑轴承均采用进口丝杠专用轴承,并对滚珠丝杠进行了预拉伸;丝杠—电机连接采用无间隙弹性联轴器,传动无间隙,转动惯量小,传动刚度高。机床导轨副采用台湾进口线性导轨。丝杠,导轨并配有集中自动润滑装置,定时定量为丝杠,导轨处自动供油,使机床在运动过程中润滑充分,从而保证机床具有极好的快速响应特性和低速进给性能,使用寿命更长,精度保持性更好。

6机床I/O部分采用印刷电路板与CNC控制部分高度集成,大大降低故障率,使布线整齐,结构合理。电柜具散热装置。

二、技术参数

序号

项    目

单位

数    据

1

工作台面积(宽×长)

mm

400×900

2

T型槽

mm

3-18

3

T型槽间距

mm

100

4

工作台最大承重

kg

350

行 程

5

左右行程(X轴)

mm

640

6

前后行程(Y轴)

mm

400

7

上下行程(Z轴)

mm

500

8

主轴中心至立柱导轨面距离

mm

476

9

主轴端面至工作台距离

mm

120-620

主 轴

10

主轴孔锥度

BT40

11

主轴转速范围

r/min

20-8000

12

主电机型号

ZJY208A-5.5BH-B5

13

伺服主电机额定功率

kw

5.5

14

伺服主电机30分钟堵转功率

kw

7.5

15

伺服主电机额定输出扭矩

Nm

35

16

主轴部件动平衡方式

G1

17

主轴精度

主轴端面跳动:0.005mm

主轴径向跳动:近端0.007mm

刀 柄 规 格

18

刀柄标准

MSA403  BT40

19

拉钉标准

MSA403  P40T-1

进 给

20

X/Y轴进给电机型号

130SJT-M100D

21

X/Y轴进给电机最高转速

r/min

2500

22

X/Y轴进给电机额定功率

kw

2.5

23

X/Y轴进给电机额定输出扭矩

Nm

10

24

Z轴进给电机型号

130SJT-MZ150D

25

Z轴进给电机最高转速

r/min

2500

26

Z进给电机额定功率

kw

3.9

27

Z进给电机额定输出扭矩

Nm

15

28

X/Y轴快速移动

m/min

30

29

Z轴快速移动

m/min

30

30

切削进给速度

mm/min

6000

刀  库

31

刀库类型

机械手

32

刀库容量

16

33

满刀最大刀具直径

mm

Ф78

34

邻空刀最大刀具直径

mm

Ф120

35

刀具最大允许重量

kg

8

36

刀具最大允许长度

mm

300

37

换刀时间(刀对刀)

s

2.5

38

选刀方式

正逆转任意选刀

动力源

39

机床电气总容量

KVA

20

40

冷却泵流量

L/min

40

41

机床用压缩空气

kg

6~8

42

电源要求

380V±10% 50Hz

环 境 要 求

43

环境温度要求

0℃~40℃

44

相对湿度

20%~80%

机 床 尺 寸

45

机床外形尺寸

mm

2200×2100×2550

46

机床重量(约)

kg

4100

47

机床防护罩


全封闭

精 度

48

X/Y/Z定位精度

mm

±0.010

49

X/Y/Z重复定位精度

mm

±0.005

其 他

50

导轨型式

X,Y,Z轴线轨

51

排屑方向

前排

52

油水分离

机台式油水分离结构

53

清洗方式

手动气枪

54

冲屑方式

主轴前端吹气,冲水

55

主轴保护

气幕保护
