宝鸡忠诚 宝鸡机床数控卧式车床SK40P SK50P SK50S
价格:
0.00
0.0
收藏:0
品牌: 宝鸡机床
购买数量:
产品详情

流程.jpg一、机床特点:

   SK40PSK50P系列数控车床是由7.5KW主电机驱动的简式数控车床。可配四工位刀架(标准配置)或六工位刀架,以满足不同形状零件的加工要求。机床防护美观大方,推拉式防护门设计合理,便于操作,易于保护操作者的安全。

 本机床具有启动平稳,制动迅速,输出扭矩高等特点。可以用来进行轴类和盘套类零件的车削加工。能够自动完成内外圆柱面、任意圆锥面、圆弧面、端面和公、英制螺纹等的加工,适合于多品种,中小批量产品的加工,对于形状复杂、高精度零件的加工更能显示其优越性。

 根据用户需求,本机床可配备8″或10″液压动力卡盘,同时可配备液压尾座。

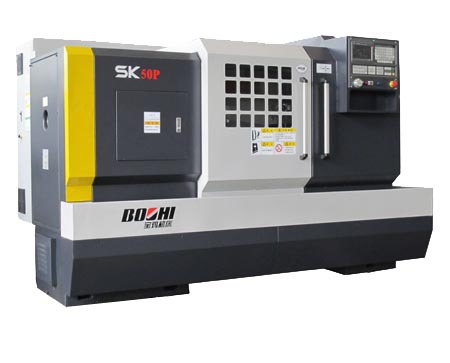

\"SK50P\"
二、技术参数:


SK40P

SK50P

床身上最大回转直径mm

φ400

φ500

床鞍上最大回转直径mm

φ200

φ280

最大车削直径mm

φ400/350 *

φ500/350 *

最大工件长度mm

710/620; 960/870; 1460/1370; 1960/1870;2960/2870

最大车削长度mm

570/500; 820/750; 1320/1250; 1820/1750;2820/2750

主轴孔径mm

φ77

φ77

主轴头型式

ISO702/ⅠA2-8

主轴转速r/min

3档 无级 21-1620

H:162-1620 M:66-660 L:21-210

主轴锥孔

公制1:20

主轴最大输出扭矩N.m

800

快进速度(Max.)m/min

X轴:6(具体数值见说明书电气部分参数表)

Z轴:8(具体数值见说明书电气部分参数表)

丝杠螺距mm

X向: 5 Z向: 6

刀架装刀容量

4(标准配置)/6(选择配置)

刀台宽度(mm)

162X162

200X200

刀架允许最大刀具截面mm×mm

25×25

刀架行程mm

X向: 300/235(六工位刀架)

Z向: 600/850/1350/1850/2850

尾座套筒直径mm

φ75(φ80 液压尾座)

尾座套筒锥度MT No.

MT No.5(MT No.3 活主轴液压尾座)

尾座套筒最大行程mm

150(130 液压尾座)

尾座横向调整量mm

±15

主电机

7.5kW 变频电机

冷却泵

LDPB2-15 180W 3m3/h

主传动三角皮带

B1829 4根

B1905 4根

注*:“/”后尺寸,为配置卧式六工刀架时的机床参数(刀盘回转直径以φ360计)。

机床外型尺寸

(长×宽×高)

mm× mm× mm

750

2450×1450×1670

1000

2700×1450×1670

1500

3200×1450×1670

2000

3700×1450×1670

3000

4700×1500×1690

包装箱尺寸

(长×宽×高)

cm×cm×cm

750

308(325) **×186×225

1000

313(330) **×186×225

1500

363(380) **×186×225

2000

413(430) **×186×225

3000

504(536) **×186×230

机床净重kg

机型

750

1000

1500

2000

3000


2050

2100

2150

2200

3500

中空卡盘通孔


φ52(参考卡盘通孔)

注**:()内尺寸为机床带液压站时的尺寸。
